工艺介绍
将用于整体内衬修复的UV玻璃纤维树脂软管,采用小型卷扬机拉入待修复的老旧管道后,用气压膨胀使软管紧贴于待修复的老旧管道内壁。然后,采用紫外光固化施工设备在自带CCTV监视下实施紫外光照射固化,在管道内形成高强度内衬新管的修复技术。
管丽专利技术,专利号:ZL 2023 2 3343053.7,
专利号:ZL 2018 2 2045395.3。
技术特点
◆ 与翻转法相比施工时间更短(固化速度0.5~1.0m/min)缩短现场施工时间;◆ 采用气压膨胀,不使用消防水,节约水资源;◆ 采用紫外光固化方式,不需要热水锅炉,节约能源;◆ 无吊车等大型施工设备,占地面积少,交通影响小;◆ 玻纤内衬管有良好的耐磨损和耐腐蚀性,新管使用寿命50年以上;◆ 与翻转法相比管壁相对较薄,断面损失小,增加排水流量。
◆ 与翻转法相比施工时间更短(固化速度0.5~1.0m/min)缩短现场施工时间;
◆ 采用气压膨胀,不使用消防水,节约水资源;
◆ 采用紫外光固化方式,不需要热水锅炉,节约能源;
◆ 无吊车等大型施工设备,占地面积少,交通影响小;
◆ 玻纤内衬管有良好的耐磨损和耐腐蚀性,新管使用寿命50年以上;
◆ 与翻转法相比管壁相对较薄,断面损失小,增加排水流量。
使用范围
◆ 管道种类:钢筋混凝土管、硬塑管、玻璃钢夹砂管、砖砌管、钢管等;◆ 管道形状:圆形,矩形,马蹄形,蛋形,符合施工要求的其他形状;◆ 管道尺寸:DN150~DN1800mm;◆ 管道厚度:内衬厚度t=2.0~20.5mm(根据管径);◆ 可按旧管实际情况,根据客户要求进行材料设计和施工。
◆ 管道种类:钢筋混凝土管、硬塑管、玻璃钢夹砂管、砖砌管、钢管等;
◆ 管道形状:圆形,矩形,马蹄形,蛋形,符合施工要求的其他形状;
◆ 管道尺寸:DN150~DN1800mm;
◆ 管道厚度:内衬厚度t=2.0~20.5mm(根据管径);
◆ 可按旧管实际情况,根据客户要求进行材料设计和施工。

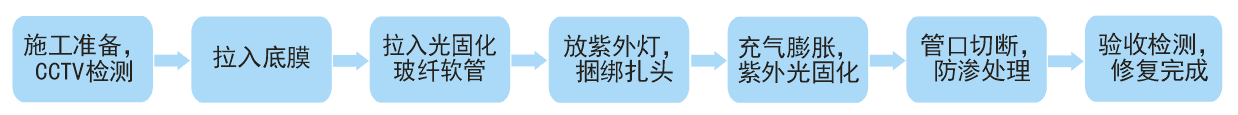

施工流程
施工案案例 2016年12月实施的上海市普陀区“曹安路(真光路路口)沉管抢修工程”,是上海市首次采用光固化技术实施沉管抢修。该管道是上世纪九十年代埋设的钢筋混凝土材质的DN1200mm,长度66m雨水干管,内部有严重腐蚀现象,局部接口已经出现地下水3级渗漏现象,需要实施紧急修复。施工采用德国瑞莱进口的光固化设备和材料,修复后的内衬新管的使用寿命达50年以上。
