工艺介绍

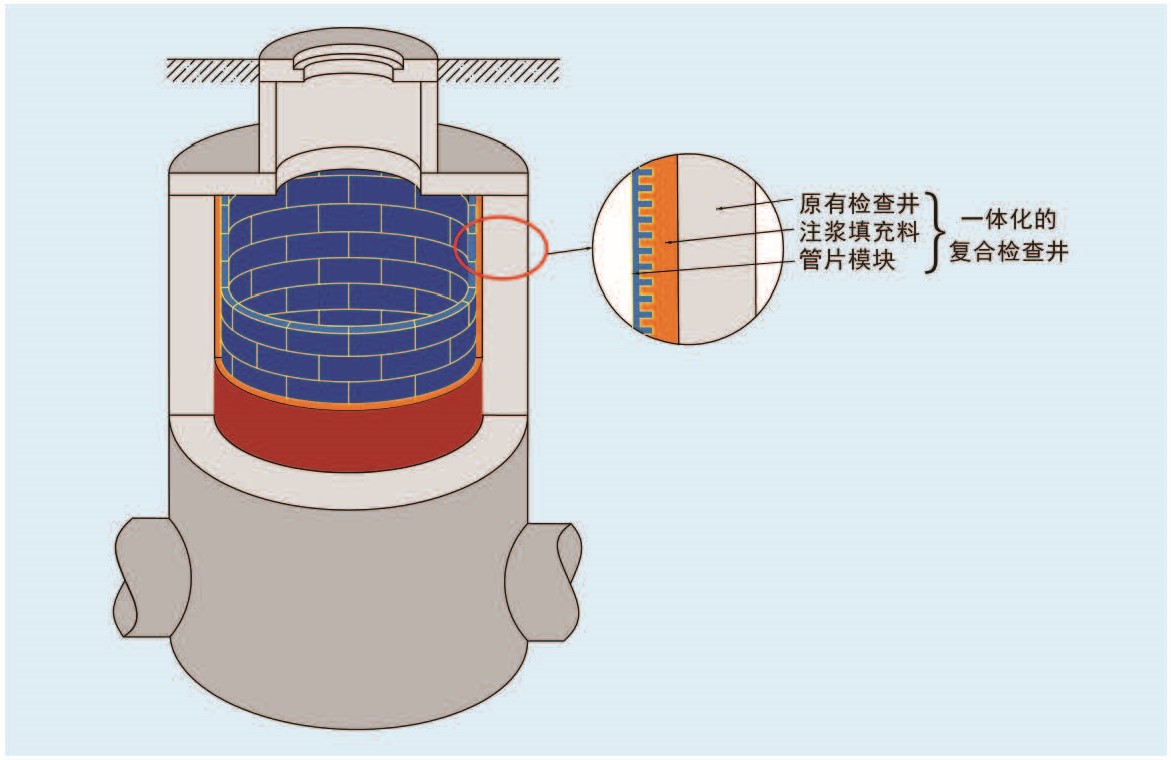

管片模块检查井内衬法，根据老旧检查井的形状（圆形、矩形等）和尺寸，将透明、轻量的PVC或ABS塑料制成的管片模块置入检查井，采用特制螺栓、螺母结构连接拼装成形。然后，在模块拼装井和原有井壁的缝隙之间注入高流动性、高强度的特殊注浆填充料，形成具有承载能力的复合型结构，从而提高检查井结构强度和防腐能力。

技术特点

◆ 管片模块的体积小，重量轻，施工方便;

◆ 模块透明可目视注浆填充情况，保证工程质量；

◆ 完成下部施工后可以低水位运行，不影响上部施工；

◆ 施工时间自由，可根据管道运行情况随时暂停施工；

◆ PVC或ABS材质，耐腐蚀、耐磨损性能好；

◆ 强度高，修复后的检查井结构强度大幅提升；

◆ 不需要大型的机械设备，适用于各种施工环境；

◆ 施工噪音低，不影响周围环境和居民生活；

◆ 井内作业采用气动设备，保障施工安全。

使用范围

◆ 检查井种类：钢筋混凝土井，砖砌井，集水井，沉砂池等；

◆ 检查井形状：圆形，矩形，符合施工要求的其他形状；

◆ 检查井尺寸：〈圆形〉DN1000～DN3000mm

                    〈非圆形〉短边1000mm及以上、长边不限；

◆ 检查井井深：10.0m以内。

施工案例

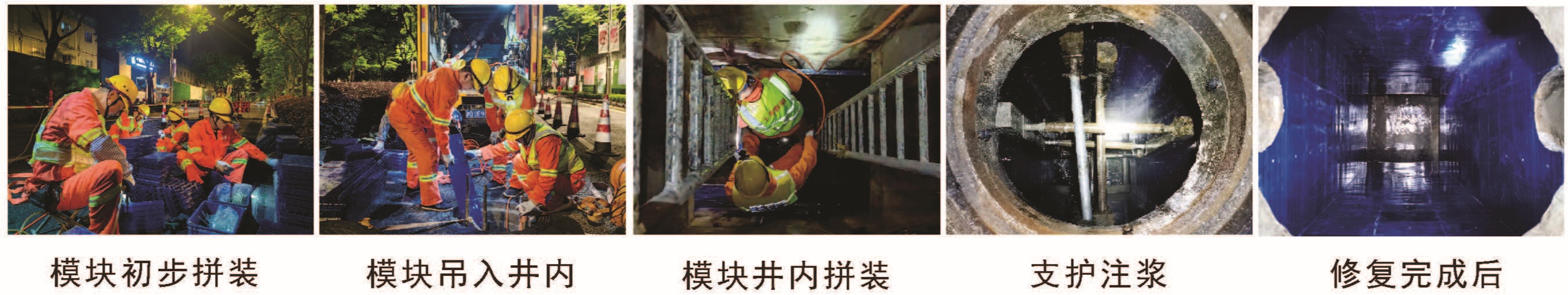

徐汇区瑞宁路雨水检查井，上部尺寸L0.9m*B0.95m*H3.2m，下部尺寸L1.75m*B0.9m*H1.18m，钢筋混凝土材质。经检测检查井存在严重腐蚀、渗漏和局部破损，需要及时进行修复。经过专家讨论，采用管片模块内衬法对检查井进行试验性修复，为今后类似检查井修复进行技术储备。修复施工严格按规范进行，经检测完全达到质量验收要求，修复效果良好。
