工艺介绍

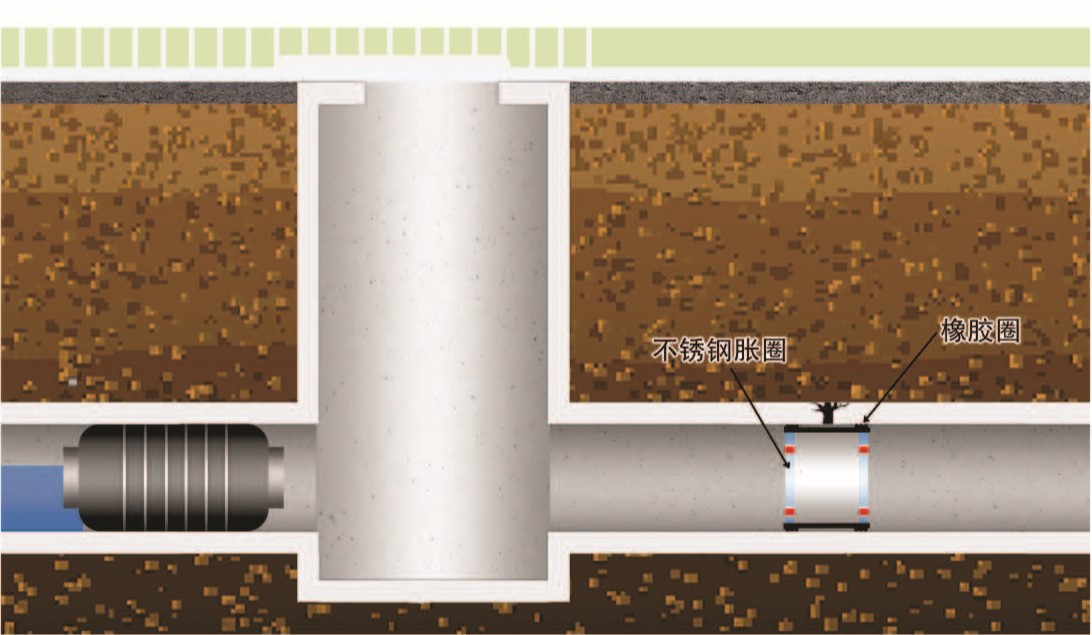

不锈钢双胀环内衬修复是在管道接口或局部损坏部位安装橡胶圈，橡胶圈就位后用2~3道不锈钢胀环固定，达到止水效果的局部非开挖修复技术。用于轻度错位轻度脱节、渗漏，且接口错位小于30mm等缺陷的修复，但是要求管道基础结构基本稳定、管道线形没明显变化、管道壁体坚实不酥化。

不锈钢双胀环采用的主要材料包括不锈钢双胀压条和特制的止水橡胶，此方法仅作为管道接口的临时性止渗处理措施，不具有结构强度。

技术特点

◆ 采用特殊止水设计的橡胶条，能够有效止水;

◆ 适用于大口径管道;

◆ 管道错位、脱节等缺陷不影响施工;

◆ 双胀环体积小、管内运送安装方便，可带水作业，不需要大型设备;

◆ 不锈钢耐酸碱腐蚀，橡胶水密性强

◆ 施工中没有加热或化学反应过程，对周围环境没有污染和损害。

使用范围

◆ 管道种类：钢筋混凝土管，硬塑管，玻璃钢夹砂管，砖砌管，钢管等；

◆ 管道形状：圆形，椭圆形，符合施工要求的其他形状;

◆ 管道尺寸：DN800~DN2000mm;

◆ 施工长度：单点长度30~40cm。

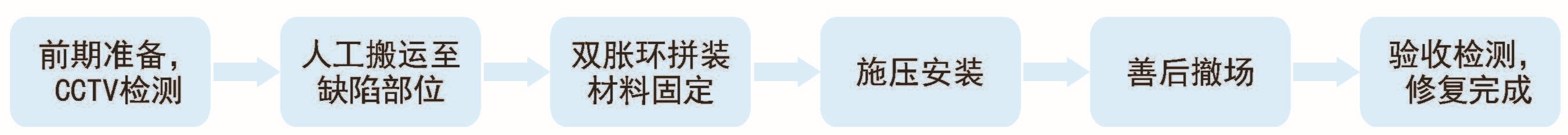

施工流程

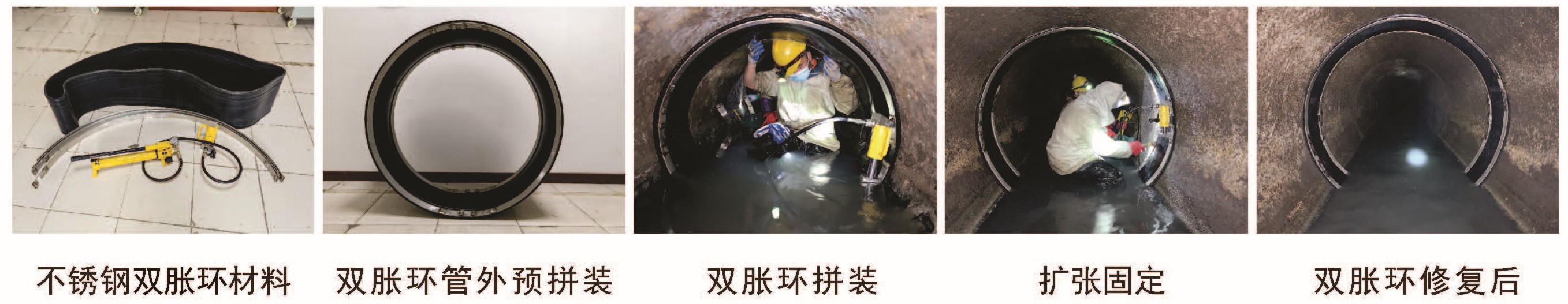

施工案例

徐汇区架空线入地整治项目CCTV检测时发现，襄阳南路部分管道出现局部的破裂、渗漏，因此需要紧急修复。经工程参建各方对修复方案甄选报专家论证后，决定采用不锈钢双胀环局部内衬修复技术，对这部分损坏的管道进行修复。经检测完全达到验收质量要求，修复效果良好。
